华强盛电子导读：继上文
　　网络变压器直流电阻的计算方法，

　　网络变压器直流电阻对网络变压器插入损耗IL的影响，

　　网络变压器直流电阻对网络变压器回波损耗RL的影响

　　三文之后，本文继续讨论的是

　　网络变压器直流电阻对网络变压器EMI值的影响方式及影响程度

　如前文讨论，及以双环网络变压器为测试研究对象，如图：

　　　　　　　　　　　　　　　　　　　　　　双环网络变压器测试用

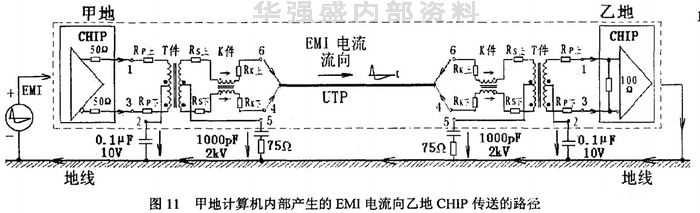

　　首先，我们来看一下甲地计算机内部产生的EMI电流向乙地CHIP传送路径的示意图，如图11所示。EMI电流把虚线长矩形框内部的电路当作一根 “导线”，把附近的大地当作另作一根 “导线”，并在这两根 “导线 ”组成的回路中传播

　　　　　　　　　　　　　　　　　　图11　甲地计算机内部产生的EMI路径

　　甲乙两地网络变压器 T件初、次级线圈的隔离层和 K件的电感都是用来阻断 EMI在上述回路中传播的。T件初、次级线圈中心抽头通过 0.1UF 电容和 1000pF电容与75Ώ串联支路交流接地。此支路可将大部分的 EMI电流泄放到大地上 ，实际上也起到阻断 EMI的传播作用

　　从图 11看到，串联在EMI电流回路中的甲乙两地网络变压器 T件线圈和 K件线圈的 RP上、RPF、RS上、Rs下、RK上、RK下等直流电阻也有阻断 EMI传播的作用 。但这些线圈直流电阻的阻值很小，都在欧姆量级。与隔离层、K件电感、泄放支路相比，它们阻断 EMI传播的作用要小得多。

　　同样，网络变压器的直流电阻在阻断乙地计算机内部产生的EMI电流向甲地 CHIP传送和阻断 UTP 感应到的外界 EMI电流向甲乙两地传播上的作用也很小。

　　因此，我们可以得到的有效结论是：因为网络变压器的直流电阻相对较小，因此它对网络变压器本身的EMI抑制参数影响较小，可以忽略

————————————————————————————
