此方案为沃虎电子科技(VOOHU)千兆以太网标准方案，公司专注于通讯电子元件领域已逾8年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。
一、技术背景与核心概念
1.1 低残压大电流
- 低残压：指保护器件在导通后两端残留的电压值低（通常<20V），确保被保护芯片不受高压损害
- 大电流：指保护器件能瞬时通过高浪涌电流（通常>50A，8/20μs波形），快速泄放能量
- 核心矛盾：传统TVS管残压低则电流容量小，大电流则残压高，需特殊设计平衡两者
1.2 为何以太网需要此技术
以太网接口暴露于外部环境，易遭受：
- 雷击感应浪涌（户外设备）
- 电源串扰（工业环境）
- 静电放电(ESD)（人体接触）
- 电力线搭接（施工故障）
二、技术解决方案详解

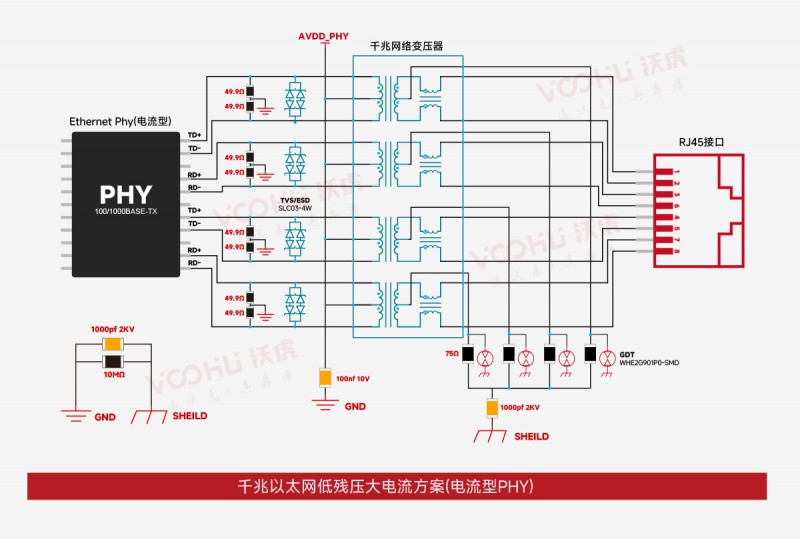

（电流型）方案优点：
静电防护特点：千兆网口静电保护，采用多路集成器件，高ESD防护，小尺寸，低电容，保证信号完整性，满足下列标准：IEC61000-4-2(ESD)±30KV(空气)，±30KV(接触)，IEC61000-4-4(EFT)40A(5/50ns)；IEC61000-4-5(Lightning)32A(8/20μs) 。
网络变压器特点：小体积 , 低高度。匝数比1:1；开路电感 : 350 uH ；插入损耗： -1.1 dB Max，直流电阻1.3Ω。
1.初级侧接线：
•差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。
•去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
•VCC供电：对于电流型PHY，初级线圈需要连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。推荐在每组差分对中间并联两颗49.9Ω电阻,并接入GND。
2.次级侧接线：
•RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。
•BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
3.接地处理：
•悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。电路功能说明
•BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
•去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
•耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

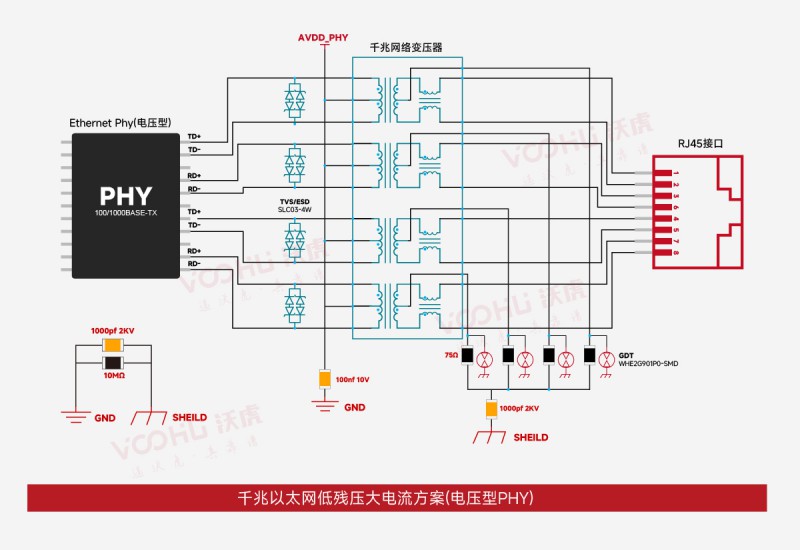

（电压型）方案优点：
静电防护特点：千兆网口静电保护，采用多路集成器件，高ESD防护，小尺寸，低电容，保证信号完整性，满足下列标准：IEC61000-4-2(ESD)±30KV(空气)，±30KV(接触)，IEC61000-4-4(EFT)40A(5/50ns)；IEC61000-4-5(Lightning)32A(8/20μs) 。
网络变压器特点：小体积 , 低高度。匝数比1:1；开路电感 : 350 uH ；插入损耗： -1.1 dB Max，直流电阻1.3Ω。
1.初级侧接线：
•差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。
•去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
2.次级侧接线：
•RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。
•BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
3.接地处理：
•悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。电路功能说明
•BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
•去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
•耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
沃虎电子VOOHU方案配套产品推荐：

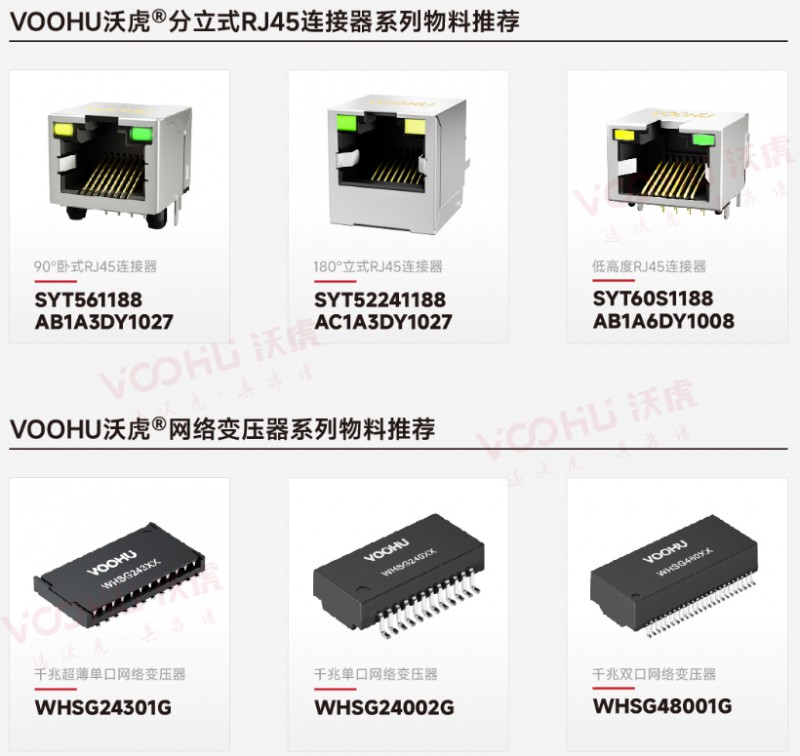

分立式RJ45连接器推荐型号：SYT561188AB1A3DY1027(90°卧式RJ45连接器)、SYT2241188AC1A3DY1027（180°立式RJ45连接器）、SYT60S1188AB1A6DY1008(低高度RJ45连接器)
网络变压器系列物料推荐：WHSG24301G（千兆超薄单口网络变压器）、WHSG24002G（千兆单口网络变压器）、WHSG48001G（千兆双口网络变压器）

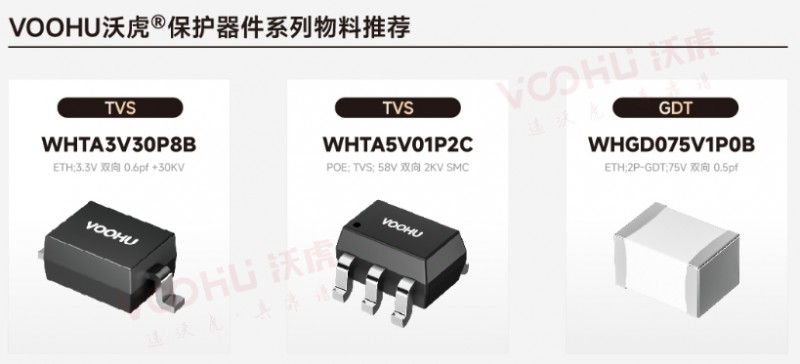

保护器件器系列物料推荐：WHTA3V30P8B（WTH:3.3V 双向 0.6pf+30kv）、WHTA5V01P2C（POE TVS 58V 双向 2KV SMC）、WHGD075V1P0B（ETH 2P-GDT 75V 双向 0.5pf）
三、典型应用场景
智能交通系统（ITS）
场景：路口摄像头、电子警察
工业物联网（IIoT）
场景：工厂自动化、机器人
新能源发电
场景：光伏逆变器、风电箱变
数据中心与5G基站
场景：边缘计算节点、AAU/RRU
四、设计验证与测试标准

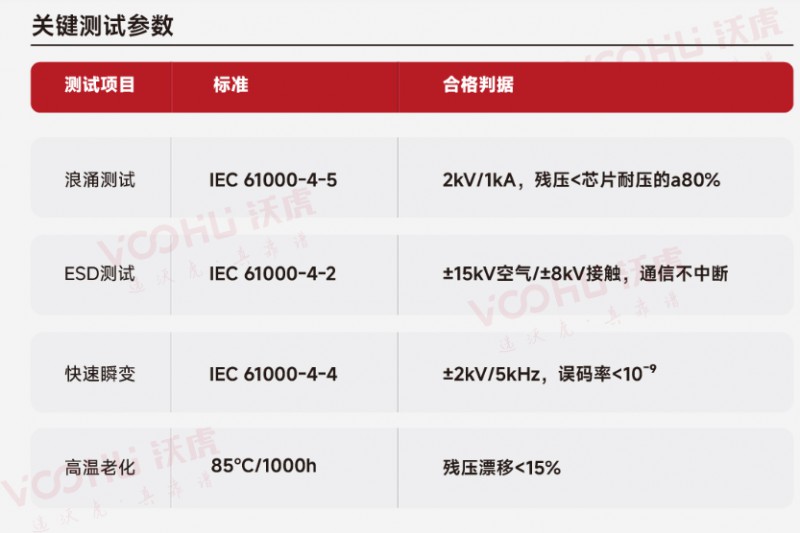

4.1 关键测试参数
4.2 残压测量技巧
使用带宽>500MHz的差分探头，避免地环路
测量点必须在PHY芯片引脚处，而非TVS两端
采用8/20μs电流源注入，模拟真实浪涌波形
注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
