产品简介

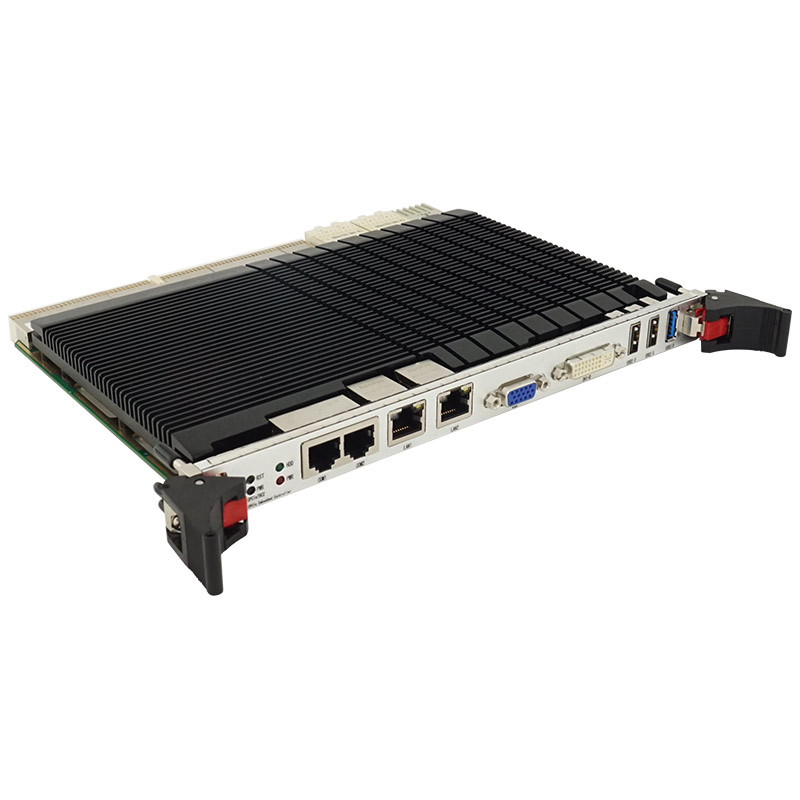

CPCI79C2 是一款 6U CPCI 标.准主板,采用 Intel® 酷睿 4 代高性能处理器,内存可支持 16G DDR3L,支持 64 位 64MHz CPCI 总线接口。 CPCI79C2 前面板提供 2 个 10/100/1000Mbps 网络接口,2 个 USB2.0 接口,1 个 USB3.0,1 个 VGA 接口,1 个 DVI-D 接口,2 个 RS232 接口。 后面板出线, 2 组 DDI 信号,2 个 RS232 连接到 J4, 8 个 USB2.0,3 个 USB3.0,5 个 SATA3.0 接口,一个 VGA 接口信号(与前面板的 VGA 信号不 能同时使用,通过 SW5 的位拨码切换)。同时板载 2.5 寸硬盘接口。 CPCI79C2 是集处理与交换功能于一体,其主要面向信息通信,网络存储,网络音频处理,网络 图像处理,工业控制,军。事等领域。
指标参数
功能参数
|
6U CPCI控制器,支持Intel® Core?i7/i5/i3 高性能处理器,
单核且Turbo启动模式下支持3.4GHz
|
支持64位64MHz CPCI总线接口,出厂默认33位33MHz,3.3V/5V通用电压,
可工作于支持Compact PCI总线通信(通用模式)的系统槽
|
支持0-255秒可编程看门狗
|
支持双通道 DDR3 SODIMM 1600MHz内存,可达16 GB
|
5个显示接口:前面板一个DVI-D接口和一个VGA接口,2个DDI由后走线连接。VGA和DVI-D两种显示均支持热插拔功能
|
4路千兆以太网口,前面板2个RJ45接口,其余两个通过后走线IO连接
|
11个USB接口:其中前面板有2个USB2.0接口,1个USB3.0接口 ;
其余6个USB2.0、2个USB3.0通过后IO走线连接
|
4路通用串口:均支持RS-232/RS-422/RS-485三种工作模式,
其中两路通过后走线连接
|
4路数字I/O通过后IO走线连接
|
6路SATA硬盘接口:1个位于主板上,其余5个通过后走线I/O连接
|
存储
|
SATA存储配置:500 GB HDD(默认) 或 240 GB(或更大)SSD,支持AHCI模式
|
重量
|
1.1Kg
|
机械尺寸
|
233mm×160mm×20mm(L×W×H)
|
系统供电
|
5V DC供电
|
典型功耗
|
+5V@1;+5%/-3% ;+3.3V@6A;+5%/-3%
|
工作温度
|
0~60℃(-20~70℃可定制)
|
存储温度
|
-40℃~85℃
|
相对湿度
|
5%~95%
|
系统
|
支持WINOOWs 7、WINOOWs 8、WINOOWs 10、Linux操作系统
|
