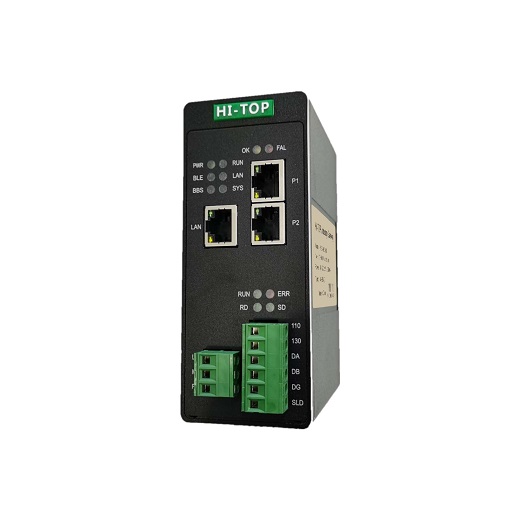

DEVICENET 转EtherCAT 协议转换网关工业级 HT3S-ECS-DNS

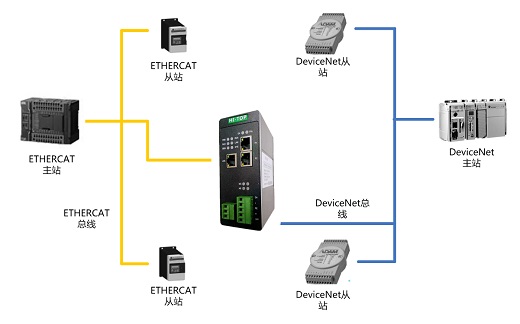

HT3S-ECS-DNS是一款 EtherCAT 从站功能的通讯网关。该产品主要功能是将DeviceNet总线和EtherCAT网络连接起来，相互交换数据。HT3S-ECS-DNS网关连接到 EtherCAT 总线中作为从站使用，连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到 EtherCAT 网络系统。
技术指标
DEVICENET 技术参数
● DeviceNet接口为从站，支持poll扫描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet网络总线供电；
● DeviceNet最大输入输出长度：各128字节；
● DeviceNet站地址：0-31，一个网络，包括主站在内，最多接31个节点。
ETHERCAT 技术参数
● 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
● 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
● 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
EtherCAT 相关产品选型
|
序号 |
产品型号 |
产品描述 |
|
1 |
HT3S-ECS-MTP |
Modbus TCP / EtherCAT Slave |
|
2 |
HT3S-ECS-MDN |
Modbus RTU/RS232/RS485/ EtherCAT Slave |
|
3 |
HT3S-ECS-RSE |
RS232/RS485自由协议/ EtherCAT Slave |
|
4 |
HT3S-ECS-RTP |
TCP/IP自由协议 / EtherCAT Slave |
|
5 |
HT3S-ECS-CAN |
EtherCAT Slave / CAN Master |
|
6 |
HT3S-ECS-COP |
EtherCAT Slave / CANopen Master |
|
7 |
HT3S-ECS-CCS |
EtherCAT Slave / CC-link Slave |
|
8 |
HT3S-ECS-CIS |
EtherCAT Slave / CC-link IEFB Slave |
|
9 |
HT3S-ECS-DNS |
EtherCAT Slave / DeviceNet Slave |
|
10 |
HT3S-ECS-ECS |
EtherCAT Slave / EtherCAT Slave |
|
11 |
HT3S-ECS-EIS |
EtherCAT Slave / EtherNet/IP Slave |
|
12 |
HT3S-ECS-DPS |
EtherCAT Slave / Profibus DP Slave |
|
13 |
HT3S-PNS-ECS |
EtherCAT Slave / ProfiNet Slave |
DeviceNet 相关产品选型
|
序号 |
产品型号 |
产品描述 |
|
1 |
HT3S-DNS-MTP |
Modbus TCP / DeviceNet Slave |
|
2 |
HT3S-DNS-MDN |
Modbus RTU/RS232/RS485/ DeviceNet Slave |
|
3 |
HT3S-DNS-CCS |
DeviceNet Slave / CC-link Slave |
|
4 |
HT3S-DNS-CIS |
DeviceNet Slave / CC-link IEFB Slave |
|
5 |
HT3S-ECS-DNS |
EtherCAT Slave / DeviceNet Slave |
|
6 |
HT3S-EIS-DNS |
EtherNet/IP Slave / DeviceNet Slave |
|
7 |
HT3S-PNS-DNS |
ProfiNet Slave / DeviceNet Slave |
|
8 |
HT3S-DNS-DPS |
DeviceNet Slave / Profibus DP Slave |
