Modbus TCP转CC-link IEFB 从站协议转换器网关工业级 HT3S-CIS-MTP

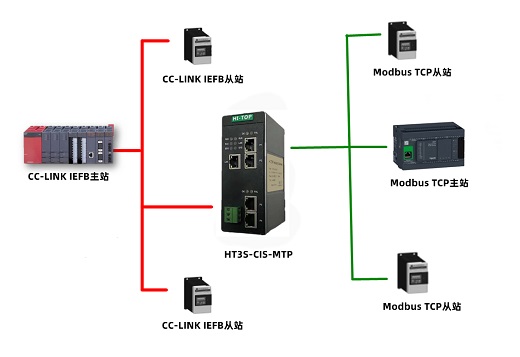

HT3S-CIS-MTP 是一款 CC-link IEFB 从站功能的通讯网关。该产品主要功能是将Modbus TCP 接入到 CC-link IEFB网络中。本网关连接到 CC-link IEFB总线中作为从站使用，连接到 Modbus TCP 总线中作为主站或从站使用。即可以实现MODBUS TCP接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-link IEFB网络系统。
技术指标
MODBUS-TCP 技术参数
● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端） 或从站（服务器），两种工作方式二选一工作。
● 网关作为 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 号功能。
● 网关作为 MODBUS 主站， 最大可以开通 8 个通道，连接 8 个 MODBUS 从站。 从站站号 1~8， 对应端口号 10001~10008，端口号可以通过软件进行更改。
● 网关作为 MODBUS 从站，支持 02H、 04H、 0FH、 10H 号功能。
● 网关作为 MODBUS 从站， 端口号支持 501~504。
CC-link IE FIELD BASIC 技术参数
● 网关作为CC-link IE FIELD BASIC网络的从站，可以连接三菱的PLC。
● 通过网关的拨码，可以设置网关占用1个站~4个站。
● 输入输出字节数：输入字数128 word、输出字数128 word。
● 网关占用几个站，直接决定输入输出数量，参考以下图：
|
序号 |
占用站数 |
输入字数 |
输出字数 |
|
1 |
1 |
32 |
32 |
|
2 |
2 |
64 |
64 |
|
3 |
3 |
96 |
96 |
|
4 |
4 |
128 |
128 |
电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
Profibus DP 相关产品选型
|
序号 |
产品型号 |
产品描述 |
|
1 |
HT3S-DPM-PNS |
Profibus Master / Profinet Slave |
|
2 |
HT3S-DPS-ECS |
Profibus Slave / EtherCAT Slave |
|
3 |
HT3S-DPM-MTP |
Modbus TCP/ Profibus Master |
|
4 |
HT3S-DPM-MDN |
Modbus RTU（RS232/RS485）/ Profibus Master |
|
5 |
HT3S-DPM-ECS |
Profibus Master / EtherCAT Slave |
|
6 |
HT3S-DPM-EIS |
Profibus Master/ EtherNet/IP Slave |
|
7 |
HT3S-DPM-CCS |
Profibus Master / CC-link Slave |
|
8 |
HT3S-DPM-CIS |
Profibus Master / CC-link IEFB Slave |
|
9 |
HT3S-DPS-MTP |
Modbus TCP/ Profibus Slave |
|
10 |
HT3S-DPS-MDN |
Modbus RTU（RS232/RS485）/ Profibus Slave |
|
11 |
HT3S-DPS-RSE |
RS232/RS485自由协议/ Profibus Slave |
|
12 |
HT3S-DPS-CCS |
Profibus Slave / CC-link Slave |
|
13 |
HT3S-DPS-CIS |
Profibus Slave / CC-link IEFB Slave |
|
14 |
HT3S-DPS-EIS |
Profibus Slave / EtherNet/IP Slave |
|
15 |
HT3S-DPS-CAN |
Profibus Slave / CAN |
|
16 |
HT3S-DPS-COP |
Profibus Slave / CANopen |
|
17 |
HT3S-PNS-DPS |
Profibus Slave /Profinet Slave |
CC-link 相关产品选型
|
序号 |
产品型号 |
产品描述 |
|
1 |
HT3S-CCS-MTP |
Modbus TCP / CC-link Slave |
|
2 |
HT3S-CCS-MDN |
Modbus RTU/RS232/RS485/ CC-link Slave |
|
3 |
HT3S-DNS-CCS |
DeviceNet Slave / CC-link Slave |
|
4 |
HT3S-PNS-CCS |
Profinet Slave / CC-link Slave |
|
5 |
HT3S-ECS-CCS |
EtherCAT Slave / CC-link Slave |
|
6 |
HT3S-EIS-CCS |
EtherNet/IP Slave / CC-link Slave |
|
7 |
HT3S-DPM-CCS |
Profibus DP Master / CC-link Slave |
|
8 |
HT3S-CIS-MDN |
Modbus RTU / CC-link IEFB Slave |
|
9 |
HT3S-CIS-MTP |
Modbus TCP / CC-link IEFB Slave |
|
10 |
HT3S-DNS-CIS |
DeviceNet Slave / CC-link IEFB Slave |
|
11 |
HT3S-PNS-CIS |
Profinet Slave / CC-link IEFB Slave |
|
12 |
HT3S-ECS-CIS |
EtherCAT Slave / CC-link IEFB Slave |
|
13 |
HT3S-EIS-CIS |
EtherNet/IP Slave / CC-link IEFB Slave |
|
14 |
HT3S-DPM-CIS |
Profibus DP Master / CC-link IEFB Slave |
