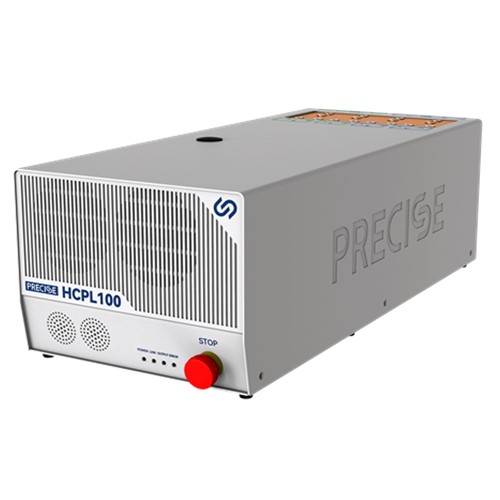

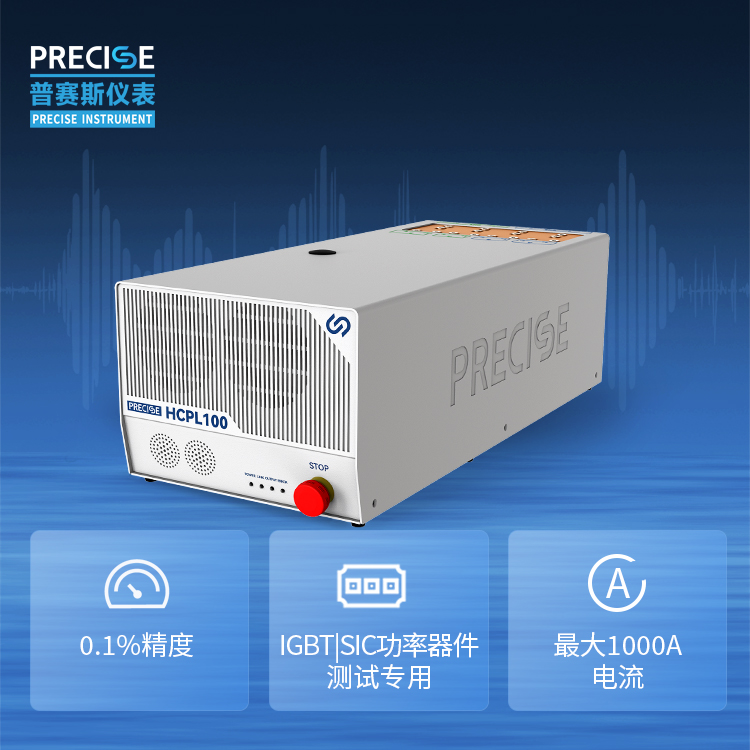

普赛斯HCPL100型1000A大电流脉冲源窄脉宽脉冲电源，具有输出电流大（1000A）、脉冲边沿陡（15μs）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。

设备可广泛应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。

产品特点

50μs-500μs的脉冲宽度连续可调

15μs超快上升沿（典型时间）

两路同步测量电压0.3mV-20V

0.2%测试精度

单台5A-1000A程控输出，可多台并联蕞高达6000A

支持过流保护、异常开路保护

可快速测试IGBT或SiC的单管及半桥

可适用于大电流传感器（阶跃）响应时间测试

技术参数

电流脉宽  50μs~500μs
脉冲电流上升沿时间 典型时间15μs
输出脉冲电流 5 ～200A，准确度±0.5%±0.5A

         200A～1000A，准确度0.2%±1A
输出负载电压要求<12V@1000A
DUT电压测量   2独立通道
DUT电压测量   远端测量，峰值电压测量（取样点可配置）
DUT电压测量   0.3V量程，精度0.1%±0.3mV

DUT电压测量   3V量程，精度0.1%±3mV

DUT电压测量   6V量程，精度0.1%±6mV

DUT电压测量   20V量程，精度0.1%±8mV
电流脉冲输出间隔时间0.2秒
电流脉冲峰值功率<12kW
支持多设备并联输出超大电流，如3000A
支持输出极性反转
触发信号 支持trigin及trig out
通讯接口 RS232
输入电压 90~264VAC、50/60Hz
输入功率<3000W
尺寸：长516x宽250x高160mm

应用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块
