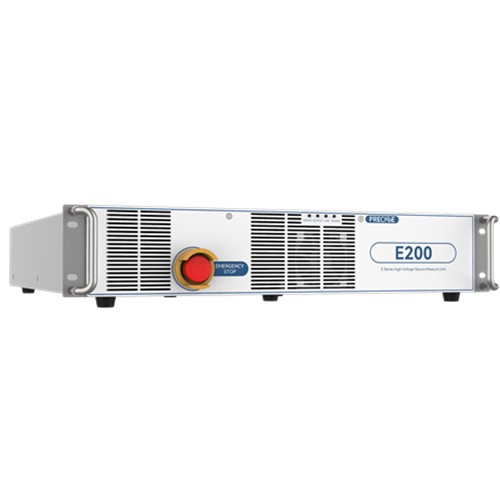

高电压源测单元具有输出及测量电压高（3500V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在第一象限，输出及测量电压0~3500V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。

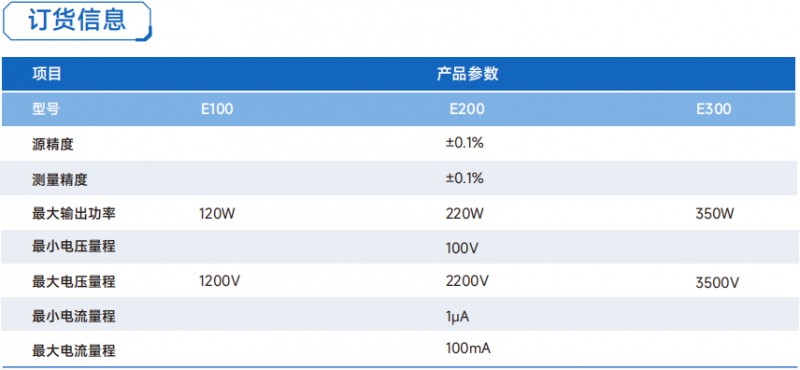

技术参数

最大输出功率：350W，3500V/100mA（不同型号有差异）；

输出电压建立时间典型值：< 5ms；

输出接口：E100:三同轴BNC；E200、E300:KHV（三同轴）；

扫描：支持线性、对数及用户自定义扫描；

通信接口：RS232、以太网；

保护：支持急停、​高压互锁保护；

触发：支持trig IN及trig out；

尺寸：19英寸2U机箱，深度：520mm(不包含挂耳及急停按钮)

1000V高压脉冲源可程控源测量单元应用领域：

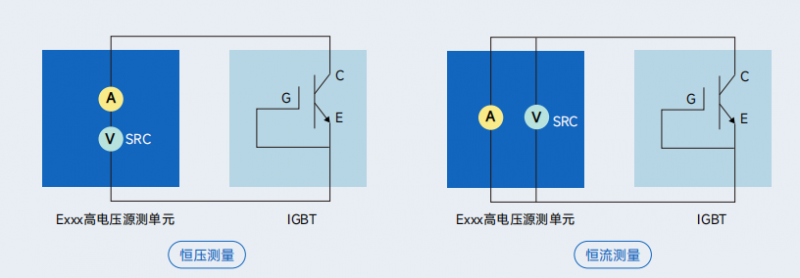

用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
