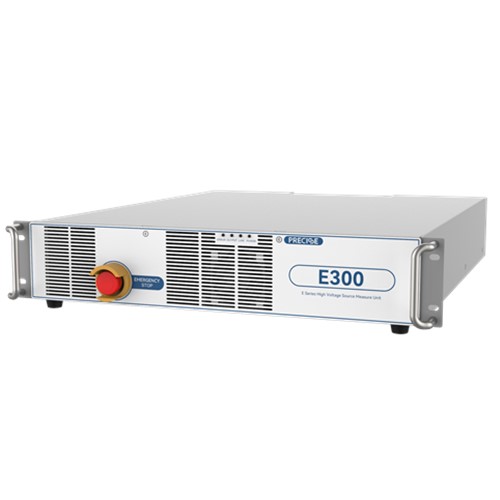

E系列功率半导体测试高压程控电源简介
高电压源测单元具有输出及测量电压高（3500V）、能输出及测量微弱电流信号（1nA）的特点。设备工作在第一象限，输出及测量电压0~3500V，输出及测量电流0~100mA。支持恒压恒流工作模式，同时支持丰富的I-V扫描模式。
技术指标
电压性能参数：
|
电压
|
源
|
测量
|
|
量程
|
分辨率
|
准确度±(% rdg.+volts)
|
分辨率
|
准确度±(% rdg.+volts)
|
|
100V
|
10mV
|
0.1%±40mV
|
10mV
|
0.1%±40mV
|
|
600V
|
60mV
|
0.1%±100mV
|
60mV
|
0.1%±100mV
|
|
1200V
|
120mV
|
0.1%±300mV
|
120mV
|
0.1%±300mV
|
|
1600V
|
160mV
|
0.1%±400mV
|
160mV
|
0.1%±400mV
|
|
2200V
|
220mV
|
0.1%±700mV
|
200mV
|
0.1%±700mV
|
|
3500V
|
350mV
|
0.1%±900mV
|
350mV
|
0.1%±900mV
|
电流性能参数：
|
电流
|
源
|
测量
|
|
量程
|
分辨率
|
准确度±(% rdg.+volts)
|
分辨率
|
准确度±(% rdg.+volts)
|
|
1uA
|
100pA
|
0.1%±1nA
|
100pA
|
0.1%±1nA
|
|
10uA
|
1nA
|
0.1%±5nA
|
1nA
|
0.1%±5nA
|
|
100uA
|
10nA
|
0.1%±50nA
|
10nA
|
0.1%±50nA
|
|
1mA
|
100nA
|
0.1%±300nA
|
100nA
|
0.1%±300nA
|
|
10mA
|
1uA
|
0.1%±5uA
|
1uA
|
0.1%±5uA
|
|
100mA
|
10uA
|
0.1%±10uA
|
10uA
|
0.1%±10uA
|
最大输出功率：E300:350W，3500V/100mA（不同型号有差异）；
输出电压建立时间典型值：< 5ms；
输出接口：E100:三同轴BNC；E200、E300:KHV（三同轴）；
扫描：支持线性、对数及用户自定义扫描；
通信接口：RS232、以太网；
保护：支持急停、高压互锁保护；
触发：支持trig IN及trig out；
尺寸：19英寸2U机箱，深度：520mm(不包含挂耳及急停按钮)
应用领域：
用于IGBT击穿电压测试,IGBT动态测试母线电容充电电源、IGBT老化电源,防雷二极管耐压测试,压敏电阻耐压测试等场合。其恒流模式对于快速测量击穿点具有重大意义。
订货信息
|
型号
|
E100
|
E200
|
E300
|
|
源精度
|
0.1%
|
0.1%
|
0.1%
|
|
测量精度
|
0.1%
|
0.1%
|
0.1%
|
|
最大功率
|
120W
|
220W
|
350W
|
|
最小电压量程
|
100V
|
100V
|
100V
|
|
最大电压量程
|
1200V
|
2200V
|
3500V
|
|
最小电流量程
|
1uA
|
1uA
|
1uA
|
|
最大电流量程
|
100mA
|
100mA
|
100mA
|
更多有关E系列功率半导体测试高压程控电源详情找普赛斯仪表专员为您解答，详询一八一四零六六三四七六；普赛斯以自主研发为导向，深耕半导体测试领域，在I-V测试上积累了丰富的经验，先后推出了直流源表，脉冲源表、插卡式源表、脉冲恒流源、高压程控电源、功率器件静态测试系统、半导体参数分析仪等测试设备，广泛应用于高校研究所、实验室，新能源，光伏，风电，轨交，变频器等场景。
