- 无凸轮结构设计，调机快速灵活：无凸轮结构使用全伺服驱动控制各动作轴，大幅缩短编程与调试时间，特别适合多种类、小批量弹簧生产。
- 配备转线机构，降低弹簧调试难度：配备精密的线材旋转机构，可在三维空间内灵活成型，适用于高难度异形弹簧、线成型件等复杂产品。
- 多轴伺服控制系统，确保成型精度与一致性：独立伺服电机控制送线、转线、成型、切断等各关键工位，确保每个动作精准一致，满足高精度弹簧加工需求。
- 智能化操作界面，支持程序存储与快速调用：采用图形化人机界面（HMI），可储存多组弹簧程序，支持一键调用，降低操作难度，提升生产效率。
- 广泛适用于异形弹簧与线成型件加工：特别适合制造汽车座椅弹簧、家电扭簧、电子产品异形弹簧、工艺线材成型件等复杂结构产品。
|
型号
Model
|
ES-1225R
|
ES-1235R
|
ES-1245R
|
ES-1260R
|
ES-1280R
|
|
线径
Wire Diameter
|
Ø0.3～Ø2.5MM
|
Ø0.8～Ø3.5MM
|
Ø1.2～Ø4.5MM
|
Ø2.0～Ø6.0MM
|
Ø3.0～Ø8.0MM
|
|
轴数
Axis
|
12~14
|
12~14
|
12~14
|
12-14
|
12-14
|
|
线轮组数
Wire Feed Wheel Sets
|
2Sets
|
3 Sets
|
3 Sets
|
4Sets
|
4Sets
|
|
送线轴电机功率
Wire Feeding Axis
|
2.7 KW
|
4.5 KW
|
5.5 KW
|
7.5KW
|
15KW
|
|
转线轴电机功率
Wire Rotary Axis
|
2.7KW
|
2.7KW
|
4.5KW
|
4.5KW
|
7.5KW
|
|
转芯轴电机功率
Quill Rotary Axis
|
1.0KW
|
1.0 KW
|
1.2KW
|
2.0KW
|
2.0KW
|
|
手臂轴电机功率
Slide Axis
|
1.0KW×8
|
1.8KW×8
|
1.8KW×8
|
4.5KW×8
|
5.5KW×8
|
|
卷曲轴电机
Spinner Axis(Optional)
|
0.4KW
|
1.0KW
|
1.0KW
|
1.8KW
|
2.7KW
|
|
自由手轴电机功率
Free Arm Axis(Optional)
|
0.4KW
|
1.0KW
|
/
|
/
|
/
|
|
伺服剪刀电机功率
Servo cutter(Optional)
|
/
|
/
|
1.0KW
|
1.0KW
|
1.0KW
|
|
机器尺寸
Dimension (LxWxH)
|
1.65x1.3x1.75
|
2.13x1.5x1.9
|
2.6x1.75x2.05
|
3.1x1.93x2.38
|
3.2x2.1x2.48
|
|
机器重量
Weight (kg)
|
1500kg
|
3500kg
|
5000kg
|
7500kg
|
9500kg
|

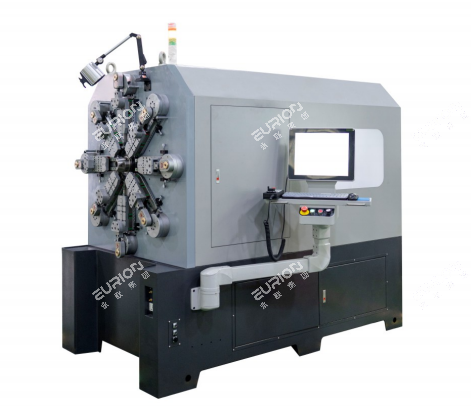

哔哥哔特电子元器件产品库会员广东永联智能装备有限公司为您提供永联无凸轮转线弹簧机ES-1225R/ES-1235R/ES-1245R/ES-1260R详细产品信息介绍，如永联无凸轮转线弹簧机ES-1225R/ES-1235R/ES-1245R/ES-1260R详细参数、批发价格、图片、质量认证等方面。在联系该企业时,请说明是在哔哥哔特电子元器件产品库看到的。
