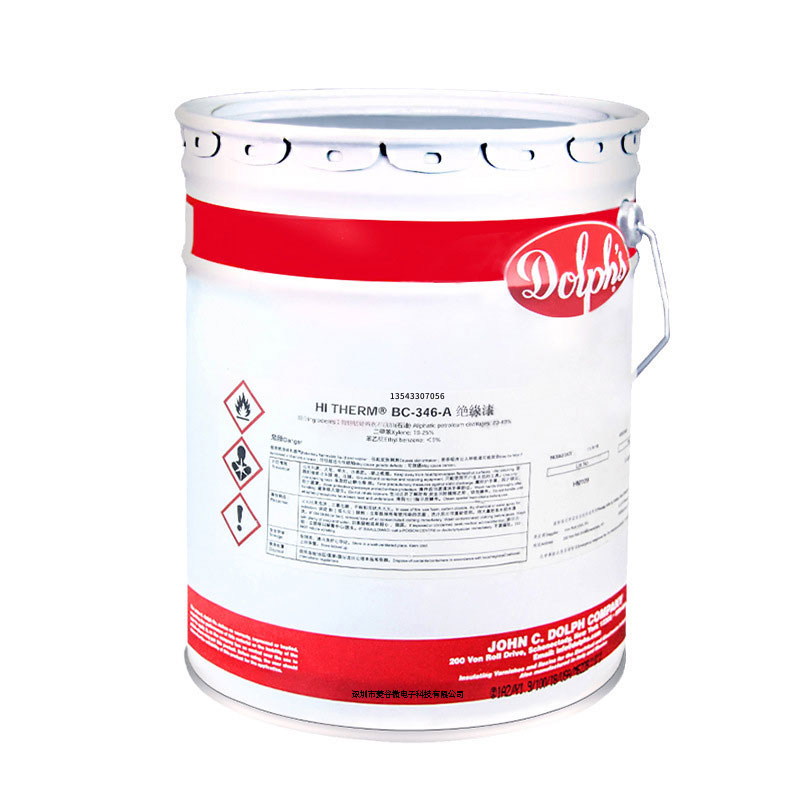

HI-THERM BC-346A 是一款改性聚酯类的烘烤绝缘漆，适合于电机绕组的沉浸工艺；与传统的瓷漆，特别是酰胺酰亚 胺类漆包线漆具有优异的相容性。

这款漆具有如下几个特征：

- UL 认证 (文件号 OBOR2.E317427 和 OBJS2.E317429)

- MIL-V-1137A，M 型，C/B 级，和 MIL-I-24092，M 型，180 级

- MIL-I-24092, type M, class 180

- 优异的粘结性能

- 优异的柔韧性

- 使用方便

- 在漆罐内非常稳定

典型应用

定子

低速电机

变压器

绕组

线圈

特性

物理性能

颜色 ：清澈琥珀色

密度 @ 25°C ：0.970 ± 0.050 g/ml

粘度，Ford Cup n.4 @ 25°C ：46 - 58”

粘度，ISO Cup n. 5 @ 25°C ：60 - 80’’

粘度，Brookfield @ 25°C ：150 – 320 mPas

固含量 ：46.5 ± 50.5 %

漆膜厚度，D.F.T. (ASTM D-115-55, 双面漆膜) ：25 - 50 µm

烘烤时间 @ 150°C (铜片上) ：30’

烘烤时间, @ 150°C (20 g 样品放在铝盘中) ：65’

铜上腐蚀性 ：无

电气性能

介电强度 @ 25°C，ASTM D-115 (25 µm 的干膜上) ：>4000 V olts

介电强度 @ 25°C, ASTM D-115 (25 µm，24h 浸水后) ：>2900 V

CTI ( IEC 60112) ：600 M

耐热/绝缘等级 according to UL 1446

电磁线种类   双绞线   螺旋线圈

MW 16-C     240°C    200°C

MW 24-C     155°C    180°C

MW 28-C   155°C     130°C

MW 30-C   180°C     180°C

MW 35-C   200°C    200°C

Curved electrode / 弯曲电极 180°C

应用指导

HI-THERM BC-346A 适合普通沉浸和真空沉浸，可根据需要使用 DOLPH’S T-200 稀释剂来调节粘度。

多工件普通沉浸推荐工艺：

1. 工件预烘 110°C.

2. 冷却到 25-40°C.

3. 浸渍 15-30 秒.

4. 沥干 15-30 秒 (如果想要增加漆膜的厚度，可以适当减少沥漆时间).

5. 将工件放入到烘箱中按照下面的提供的几种工艺中的一种进行烘烤:

3 - 5 h. at 135°C

2 - 4 h. at 150°C

1 - 2 h. at 165°C

(烘烤时间必须在达到烘烤温度后开始计算) 对于特殊应用请及时联系我们

通用性能

与电磁线上漆包线漆的相容性

HI-THERM BC-346A 和以下电磁线上漆包线相容：

酰胺酰亚胺

聚酰胺

聚氨酯 – 聚酰胺

聚乙烯醇缩甲醛

聚氨酯

环氧

聚乙烯醇缩甲醛 -聚酰胺

聚酰亚胺

织物

聚酯酰亚胺

聚酯
